Настил на пол LADA Largus фургон | ||||

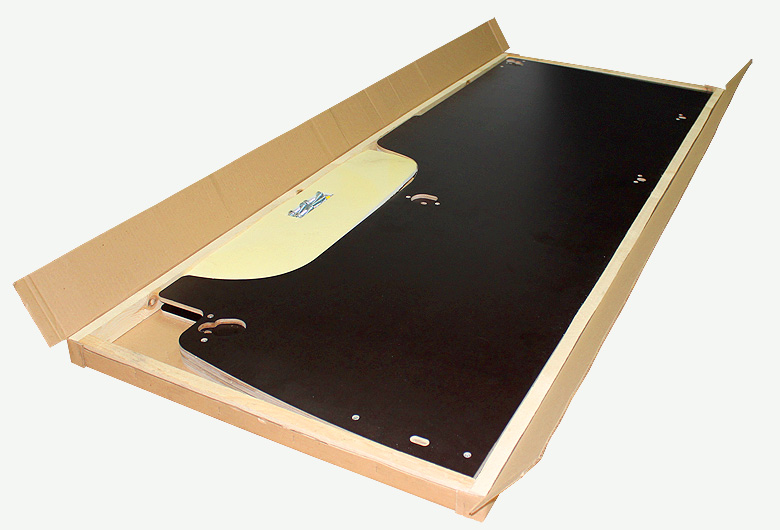

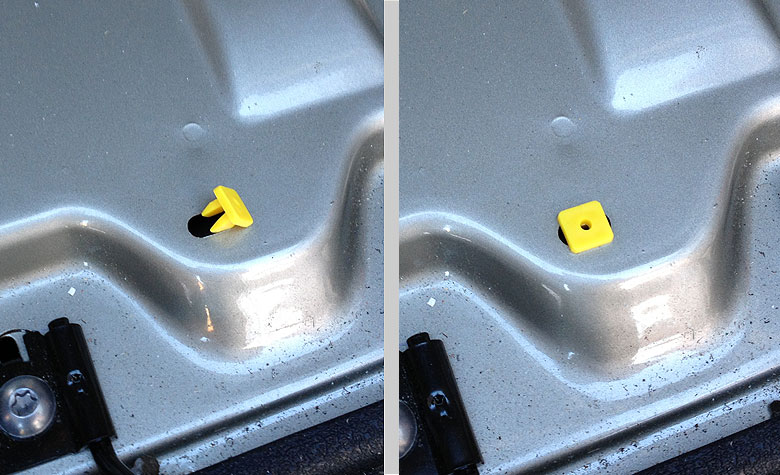

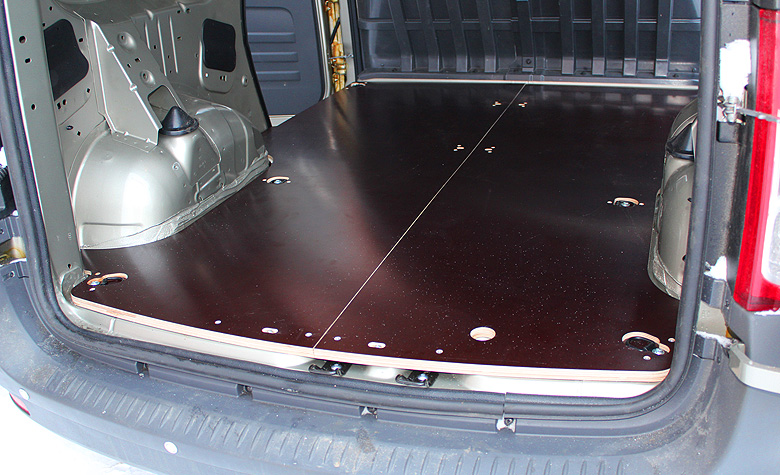

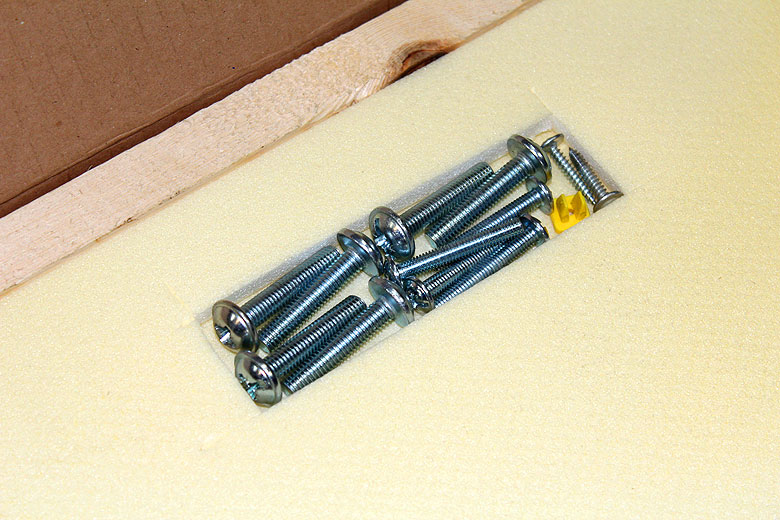

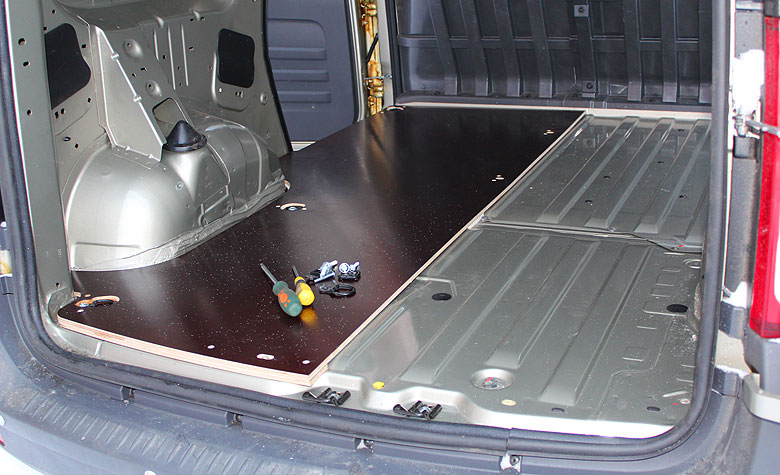

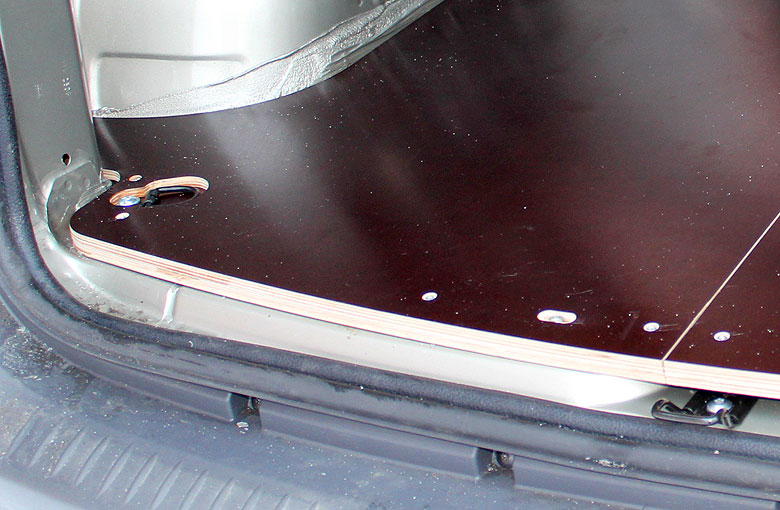

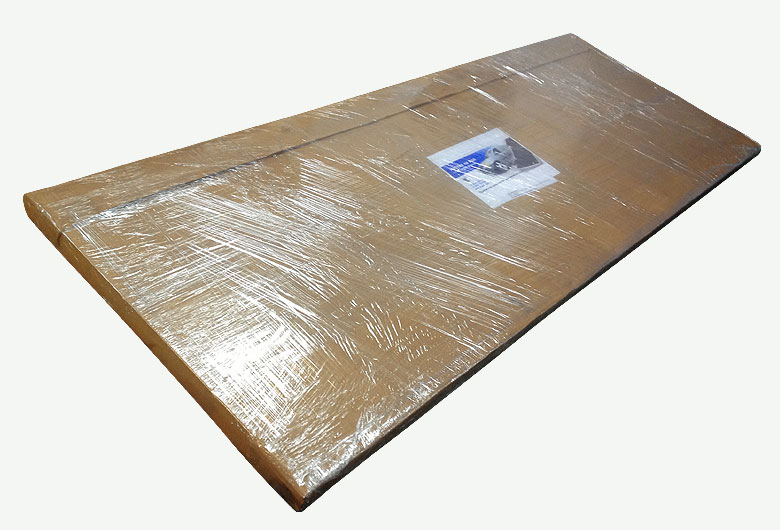

Комплект поставки: 1. Настил левый - 1 шт. 2. Настил правый - 1 шт. 3. Болт цинк ш/гр. М8х40 - 6 шт. 4. Болт цинк ш/гр. М6х40 - 6 шт. 5. Саморез с п/ш. 4,2х40 острый - 2 шт. 6. Пистон пластик 7х7 - 1 шт. Подготовка и установка настила 1. Перед устанокой настила проверяем, что пол фургона чистый и сухой. 2. Выкручиваем болты всех шести крепежных колец, четыре болта в середине пола, два болта на порогах боковых дверей и два самореза, крепящих декоративную пластиковую накладку на пороге задних дверей в соответствии с рисунком 1. Крепежные кольца откладываем в сторону. Пластиковую накладку, штатные болты и саморезы удаляем они нам больше не понадобятся. Рисунок 1. 3. При установке настила домкрат может помешать снимаем и откладываем его в сторону. 4. В точке, обозначенной синим (см. рис. 1), устанавливаем пистон для самореза (см. рис. 2). Рисунок 2. 5. Укладываем левую и правую части настила, совмещая отверстия в фанерном настиле с резьбовыми отверстиями кузова (см. рис. 3). Рисунок 3. 6. Устанавливаем крепежные кольца, болты и саморезы из комплекта в соответствующие крепежные отверстия. Затягиваем болты и саморезы. Рисунок 4. 7. Ставим домкрат на место. 8. Собственно, всё. Закрываем двери, заводим двигатель и едем работать :) Рисунок 5. Дополнительные фотографии: 1 | 2 | 3 | 4 |
||||
